1.

입출력단자 연결

입력전압을 확인한후 입력과 출력을 연결합니다.

배터리단자는 출고할 때에 연결된 상태이므로 별도 작업이 불필요합니다.

주의!!
배터리 단자에는 약 200VDC 이상의 전압이 연결되어 있으므로 작업시 주의하시기 바랍니다.

2.

출력차단기 ON

좌측부터 각각 약 3초후에 차단기를 올립니다.
입력스위치>배터리스위치>정류기스위치>출력스위치

내장형 출력콘센트에도 UPS 전원 사용가능합니다

주의!!
비상스위치는 정상적일 때에는 절대 올리면 안 됩니다.

3.

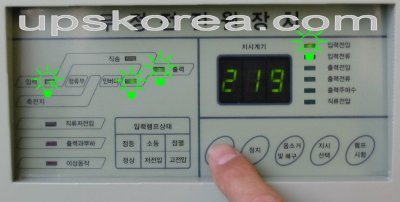

전면 Display 운전

전면 Display의 운전버튼을 가볍게 누릅니다.

4.

정상운영 상태

운전버튼을 누르고 약 20초정도 지난후 직송램프에서 인버터 램프로 바뀝니다.

인버터 상태가 되면 정상적인 UPS 기능을 할 수 있습니다.

평상시에 이 상태를 유지해야 합니다

5.

정전상태

정상운영상태에서 정전상태로 시험해 봅니다.

 UPS 후단의 입력차단기를 끄지 말고 전기가 들어오는 분전함차단기를 끄고 시험하여야 합니다.

주의!!
정전상태에서 정지버튼을 누르면 전체가 꺼져버리고 재 기동이 않됩니다

이상발생 상태 및 램프테스트

6.

램프테스트

램프시험 버튼을 누르면 각 램프상태를 확인할 수 있습니다.

직송램프만 제외한 전 램프가 들어옵니다.

UPS의 동작과는 관계없기 때문에 언제든지 램프상태를 확인해볼 수가 있습니다.


7.

이상동작 상태

출력순간과부하(150%이상)나 순간 쇼트(단락사고) 메인반도체,FUSE가 파손될 때 들어옵니다.

음소거및복구 버튼을 누르면 없어지므로 그대로 사용하시면 됩니다.
해제되지 않을 경우에는 고장상태이므로 서비스요청하시기 바랍니다.

8.

과부하상태

출력에 연결된 부하가 용량을 초과해서 사용되고 있습니다.

이 경우에는 반드시 출력 부하량을 줄여서 사용하시기 바랍니다. 연결된 부하를 줄일 경우 꺼지게 됩니다.
꺼진후에 운전버튼을 눌러서 사용하시기 바랍니다.


9.

배터리 저전압상태

내장 배터리전압이 규정치 이하일 때 켜지게 됩니다.

램프가 켜져 있는 경우에는 내장 충전기가 고장이거나 배터리고장상태입니다.
해당업체서비스부로 연락해서 조치되도록 하여야 합니다.


주의사항:

1. 현재 많은 업체들의 디스플레이 상태가 위와 같기때문에 참고하시면 됩니다.

2. 이상동작상태에서는 음소거 및 복구 버튼을 눌러 사용해보시 바랍니다.

- 순간과부하상태(컴퓨터 모니터를 켜는 순간, UPS 메인 스위치를 켜는순간, 출력 차단기를 켜는 순간등)에서    해제된 상태에서는 복구버튼을 누르면 정상적으로 동작됩니다.

- 해제후에 자동으로 운전동작모드로 되는 경우와 수동으로 운전 버튼을 눌러야 되는 두가지가 있으므로 약 20   초 후 상태를 확인하시기 바랍니다.

- 해제가 않되는 경우는 내부 반도체와 휴즈등이 소손된 것이므로 해당업체 서비스부로 연락해서 조치하시기    바랍니다.

3.정전상태에서 부져음을 끌 경우에는 버튼 중간 음소거 및 복구를 누르면 음 소거가 됩니다.
   바로옆의 정지버튼을 누르지 않도록 주의하시기 바랍니다.
  (정전상태에서는 꺼지고 복구되지 않음)
